液環真空泵概述：

液環式真空泵因其工作原理及結構上的特點使其在化工、制藥等行業得到了廣泛應用。

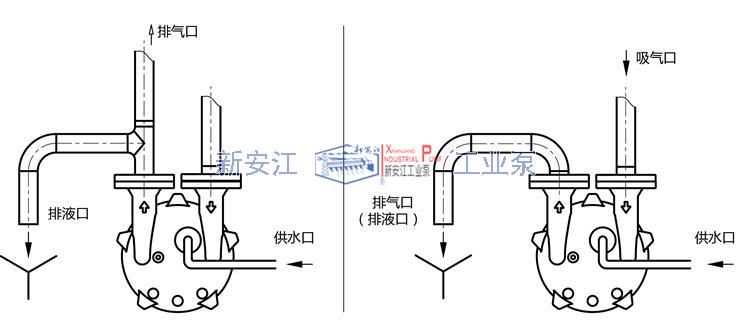

    在正常的應用中，液環真空泵的工作液多采用直排方式，如圖1所示：

圖1  一般的液環真空泵工作液供應及排放示意圖

• 水環真空泵排出的水進入大的循環水池或直接排走。

  這種供水及排水方式連接方便，使用簡單，在實際應用中被較多的采用。

• 但是如果被抽除的介質中含用有機溶劑、有毒物質等時，按圖1所示的使用方法存在以下缺點：

1. 1、因液環泵在抽除氣體時，被抽氣體與工作液混合，排水口排出的水中會含有部分有機溶劑、有毒物質，因水的排放量在，水的排放對環保造成很大壓力。

2. 2、含有有機溶劑、有毒物質的水會釋放出有害氣體，加重了對環境的污染。

3. 被抽除的有機溶劑不易回收而被浪費掉。

• 3、鑒于以上問題，越來越多的化工、制藥企業采用了液環式真空泵閉路循環系統。



• 液環真空泵的主要特點：

  液環式真空泵閉路循環系統主要有以下特點：

1. 1、機組作為成套設備供貨，包括氣液分離器、換熱器、底座、內部管線等附件，更利于用戶的安裝，可大縮短用戶的安裝周期。

2. 2、工作液可采用水或各種化工溶劑等循環使用，大大減小了化工行業對環境的污染。

3. 如采用所抽除介質作為工作液時，可回收所抽除的介質。

液環真空泵原理：

基本的2BW系列液環真空泵閉路循環系統如圖2：

圖2  液環真空泵閉路循環系統基本流程圖

被抽氣體從吸氣口進入液環真空泵，經液環真空泵壓縮后與部分工作液一起進入氣液分離器，在氣液他離器內氣液兩相得到分離，氣體從排氣口排出，工作液經換熱器被液環泵吸入進行循環使用。

液環泵在工作過程中會產生熱量，主要熱量包括：真空泵的無效功率、吸入氣體溫度較高帶來的熱量、吸入氣體含有可凝性氣體在壓縮過程中釋放出相變熱。換熱器的主要作用是通過冷卻水冷卻工作液，使工作液溫度保持在合理的范圍之內。

液環真空泵設備組成：

液環真空泵閉路循環系統一般應包括：

◆氣液分離器

◆換熱器

◆共用底座

◆內部管線

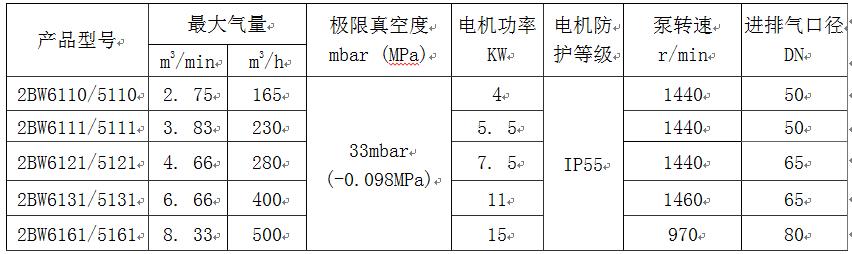

液環真空泵閉路循環系統主要性能參數：
