水環式真空泵概述：
【新安江牌】IIFSK系列耐腐蝕水環式真空泵是我司自行研發的新一代專利產品，具有耐腐蝕強、真空度高、排氣量大等特點，被廣泛應用于石油、化工、制藥、食品、鋰電新能源等行業。
水環式真空泵的工作原理：

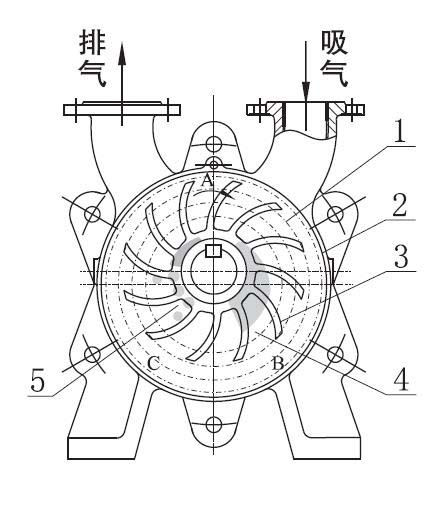

水環泵的葉輪偏心的裝在接近圓形的泵體內，當葉輪按圖示箭頭方向旋轉時，因離心力的作用，注入泵體內的液體形成旋轉的液環。
液環內表面與葉輪殼之間形成一個月牙形空間，當葉輪由A點轉到B點時，兩相鄰葉片之間所包圍的容腔逐漸增大，氣體由外界吸入，
當葉輪由C點轉到A點時，相應的容腔由大變小，使泵先吸入的氣體受到壓縮，當壓力達到或略大于氣壓時，氣體被排出。
水環式真空泵工作原理圖
水環式真空泵的結構圖：
水環式真空泵結構圖
從上述結構圖中可以看出，水環式真空泵主要包括：
軸、支架、端蓋隔板、葉輪、泵體、隔板、吸排氣端蓋、機封、軸承壓蓋等
水環式真空泵的選型說明：
通常水環式真空泵的型號表示為 II FSK - 8 的形式，其中各個參數意義如下：
II——第二代水環泵
F——表示耐腐蝕
SK——水環式真空泵
8——最大抽氣量（m³/min）
水環式真空泵的應用：
IIFSK系列耐腐蝕水環式真空泵適用于抽吸溫度在-10℃~40℃，不溶于水、不含固體顆粒、且無腐蝕性的各種氣體。
當過流部件采用耐腐蝕材料時，可用于抽吸腐蝕性氣體或以腐蝕性液體作為真空泵的工作液。
新安江牌水環式真空泵廣泛應用于輕工、化工、煤炭、紡織、石油化工、電力、冶金以及航空等部門。
多用于制藥、制革、食品、染料、化肥、制堿、乙炔、煙草、造紙、輕紡、橡膠、塑料等制造業和選礦、選煤、煉油等方面。
在具體使用中，它往往被用來進行真空干燥、蒸發、過濾、浸漬、氣體輸送、容器抽真空、引水、引油、負壓除塵等。
